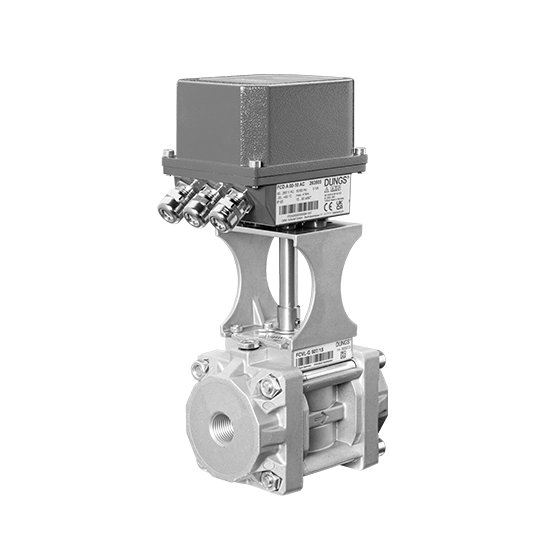

Válvula lineal reguladora de caudal para gas – FCVL-G
La Válvula lineal reguladora de caudal para gas – FCVL-G … es una válvula de control sin cierre hermético en posición cero, conforme a la EN […]
La Válvula lineal reguladora de caudal para gas – FCVL-G … es una válvula de control sin cierre hermético en posición cero, conforme a la EN 13611.

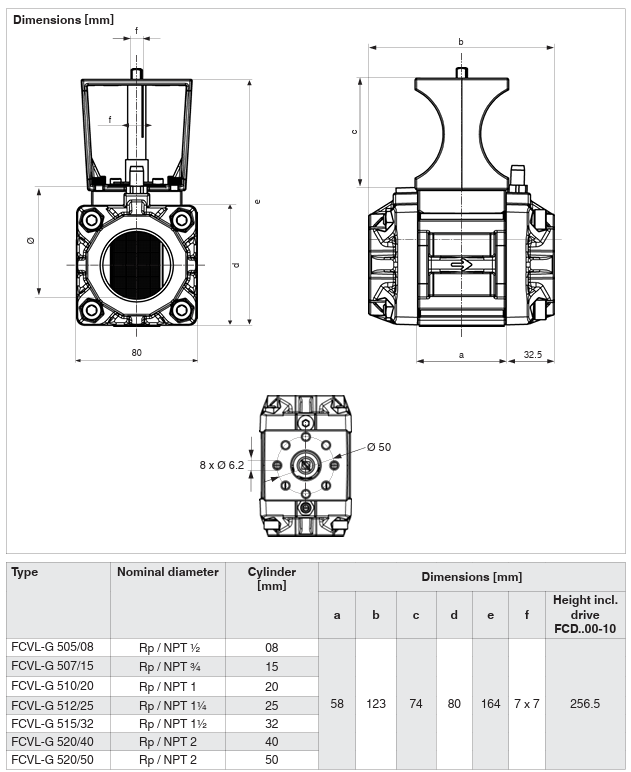

Su diseño compacto está compuesto por cuerpos de caudal con bridas roscadas de montaje, lo que permite una instalación sencilla en la tubería, aguas arriba del quemador.
La válvula se utiliza para ajustar el volumen de suministro de gas hacia equipos consumidores de gas y es una válvula de control automática accionada mediante energía auxiliar.
El actuador electromecánico correspondiente determina la posición del cilindro de control y el tiempo de accionamiento.
Los cilindros giratorios, con un ángulo de apertura entre 0° y 90°, permiten obtener una alta precisión de control y alcanzar el caudal deseado.
Dependiendo del ángulo de apertura y de la posición del cilindro, se habilitan diferentes áreas de paso para el fluido. Existe una relación lineal entre el caudal y el ángulo de apertura, la cual puede verificarse mediante el indicador de posición integrado.
La válvula dispone de topes mecánicos en aproximadamente -5° y 95°.
Según el modelo, el cilindro de control está equipado con diferentes tamaños de abertura, lo que permite mantener los caudales correspondientes para cada aplicación.
Como accesorio, está disponible una palanca para el ajuste manual del ángulo de apertura.
La válvula lineal de control de caudal DUNGS FCVL… se utiliza para regular el suministro de gas a quemadores y equipos de gas.
La válvula de control es adecuada para gases de las familias 1, 2 y 3, hidrógeno (H₂ seco) y otros gases neutros.
Certificación
Certificado de examen conforme a:
- Reglamento de Aparatos de Gas de la Unión Europea (EU Gas Appliances Regulation).
- Reglamento de Aparatos de Gas del Reino Unido (UKCA Gas Appliances Regulation).
