Válvula de cierre de seguro manual – HSAV, HSAV/5
La Válvula de cierre de seguro manual – HSAV, HSAV/5 es una válvula de operación semiautomática conforme a EN 161, diseñada para quemadores y equipos a gas. […]
La Válvula de cierre de seguro manual – HSAV, HSAV/5 es una válvula de operación semiautomática conforme a EN 161, diseñada para quemadores y equipos a gas.
- Presión máxima de operación:
- HSAV/5: 500 mbar / 50 kPa
- HSAV: 1.5 bar / 150 kPa
- Clase A, Grupo 2 conforme a EN 161.
- Normalmente cerrada (NC).
- Cierre rápido.
- Apertura manual únicamente cuando se aplica tensión de operación.
- Solenoide de corriente directa (DC) con rectificador y supresión de interferencias de radio integrado en la caja de terminales.
- Posibilidad de instalar un contacto de señal de posición cerrada para monitorear el cierre de la válvula.
- Rosca para tubería conforme a ISO 7/1.
- Conexión bridada conforme a DIN EN 1092-1.
- Funcionamiento confiable, construcción robusta y libre de mantenimiento
La válvula manual de cierre DUNGS HSAV / HSAV/5 es adecuada para gases de las familias 1, 2 y 3, así como para otros medios gaseosos neutros.
La válvula de cierre de operación manual se utiliza para interrumpir y habilitar el suministro de gas hacia quemadores y equipos a gas.
La válvula únicamente puede abrirse manualmente cuando se aplica la tensión de operación.
Aprobaciones:
Certificado de prueba de tipo CE conforme a:
- • Reglamento europeo de aparatos a gas (EC-Gas Appliances Regulation).
Aprobaciones disponibles en otros países importantes consumidores de gas.
HSAV
Válvula solenoide de una etapa, normalmente cerrada. Apertura manual con tensión de operación aplicada. Cierre rápido.
HSAV/5
Válvula solenoide de una etapa, normalmente cerrada. Apertura manual con tensión de operación aplicada. Cierre rápido. Con posibilidad de montaje de contacto de señal de posición cerrada.

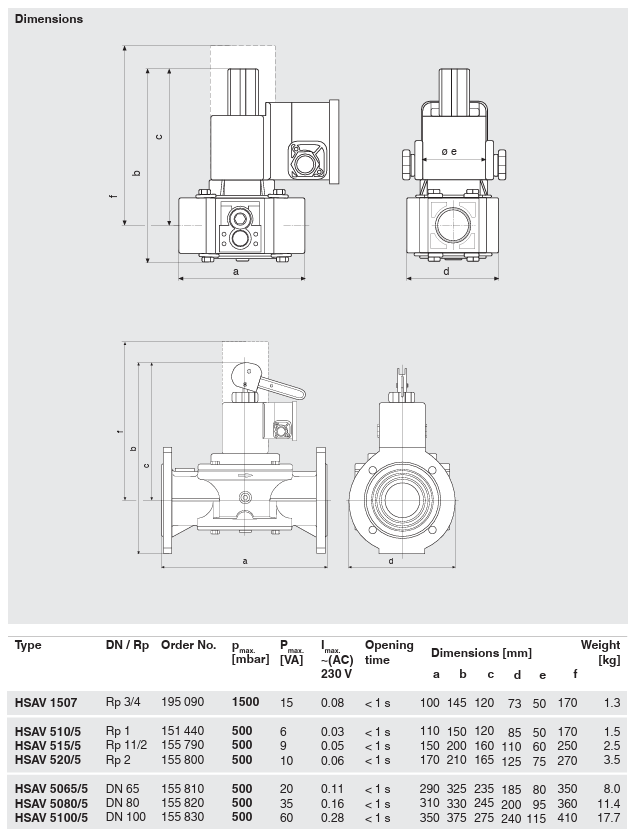

| Type | DN / Rp | Order No. | pmax. [mbar] | Pmax. [VA] | Imax. ~(AC) 230 V | Opening time | Dimensions [mm] a | Dimensions [mm] b | Dimensions [mm] c | Dimensions [mm] d | Dimensions [mm] e | Dimensions [mm] f | Weight [kg] |
| HSAV 1507 | Rp 3/4 | 195 090 | 1500 | 15 | 0.08 | < 1 s | 100 | 145 | 120 | 73 | 50 | 170 | 1.3 |
| HSAV 510/5 | Rp 1 | 151 440 | 500 | 6 | 0.03 | < 1 s | 110 | 150 | 120 | 85 | 50 | 170 | 1.5 |
| HSAV 515/5 | Rp 11/2 | 155 790 | 500 | 9 | 0.05 | < 1 s | 150 | 200 | 160 | 110 | 60 | 250 | 2.5 |
| HSAV 520/5 | Rp 2 | 155 800 | 500 | 10 | 0.06 | < 1 s | 170 | 210 | 165 | 125 | 75 | 270 | 3.5 |
| HSAV 5065/5 | DN 65 | 155 810 | 500 | 20 | 0.11 | < 1 s | 290 | 325 | 235 | 185 | 80 | 350 | 8.0 |
| HSAV 5080/5 | DN 80 | 155 820 | 500 | 35 | 0.16 | < 1 s | 310 | 330 | 245 | 200 | 95 | 360 | 11.4 |
| HSAV 5100/5 | DN 100 | 155 830 | 500 | 60 | 0.28 | < 1 s | 350 | 375 | 275 | 240 | 115 | 410 | 17.7 |
